EM01 - diffusore 2 vie bass-reflex

Descrizione

Si tratta di un diffusore reflex a due vie di dimensioni contenute frutto di un mio progetto completamente originale del 1992.
La sigla EM01 starebbe per "EsperiMento 1" in quanto è stato il mio primo tentativo di progettare qualcosa completamente da zero successivamente alla realizzazione o rielaborazione di progetti di altri.
La mancanza di tempo ed un conseguente raffreddamento della passione di autocostruttore che si è riaccesa solo in tempi recenti, ha fatto si che questo "esperimento" rimanesse tale. La riuscita la reputo comunque decisamente buona soprattutto se rapportata al costo dei componenti tanto che la coppia di diffusori la continuo tuttora ad utilizzare ed ascoltare in un secondo impianto a più di 12 anni dalla loro realizzazione.

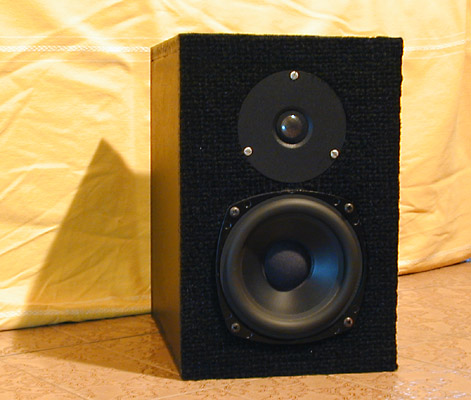

Quella di sotto è una foto del diffusore finito.

Vista frontale

Progetto

Altoparlanti e caratteristiche

Woofer

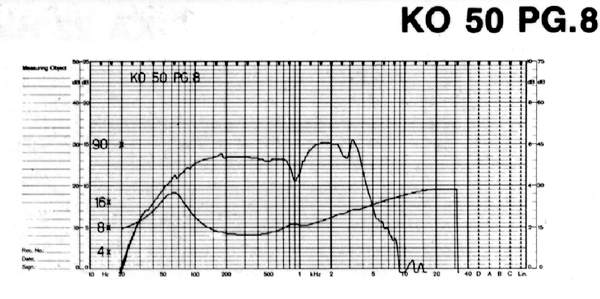

Il Woofer scelto è un Peerless KP 50 PG.8. Di sotto un estratto dei depliant dell'epoca.
Foto peerless

Tweeter

Il Tweeter è un SEAS 19 TAF/G.
Si tratta di un componente a cupola metallica.

Riassunto dati tecnici

Di sotto sono riportati i dati tecnici così come inseriti nel programma CrossPC. Alcuni dati sono desunti dalla documetazione tecnica cel costruttore, mentre i restanti sono stati misurati con le procedure descritte nella serie di articoli sui filtri di cross-over apparsi sulla rivista AudioReview.

Altoparlanti Sistema : EM01
-------------------------------------
Woofer   : PEERLESS KP 50 PG.8
Tweeter  : SEAS 19 TAF/G
Midrange : *
-------------------------------------
Parametri  Woofer   Tweeter  Midrange
-------------------------------------
Re  [ohm]   6         6.5       0
Le   [mH]   .85       .05       .1
fs   [Hz]   50        1250      3000
Qt          .7        .5        .7
Qm          2          .9       3
fa   [Hz]   4200      24000     4500
Qa          .85       .85       .5
dB         87.3       90.2      90
dB/Ott     .2         0.0       0
Diam.[mm]  100        19        1

Caratteristiche del box

Questi sono i parametri di progetto del mobile.

-------------CASSA REFLEX-------------
Volume cassa reflex  [dmc] Vb :  11.50
Frequenza di accordo  [Hz] Fb :  45.00
Fattore di merito mobile   Ql :   5.00
Diametro  tubo        [mm] Dt :  37.00
Lunghezza tubo        [mm] Lt : 108.00
Livello con 2.83 V/1m [dB spl]:  86.54
--------------------------------------
Frequenza infer.-3 dB [Hz] F-3:  55.20
--------------------------------------
Freq. max escursione  [Hz] Fxm:  68.60
Max escursione cono   [mm] Xmx:   9.60
--------------------------------------

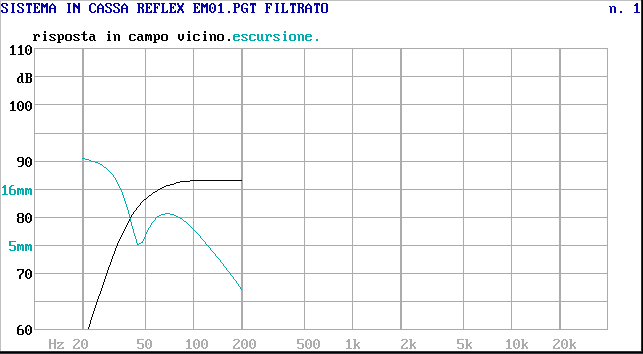

E la simulazione effettuata con il programma BassPC

EM01.pgt Bass

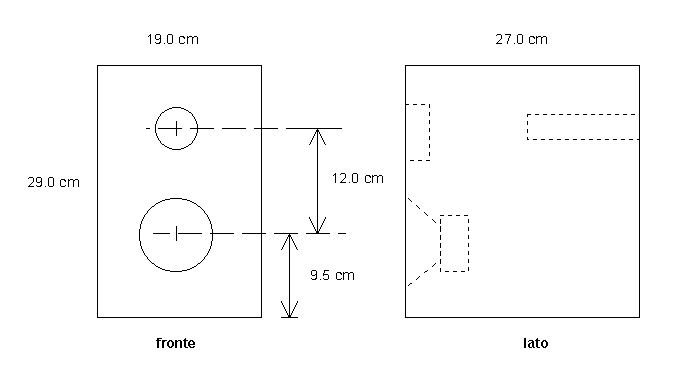

Di seguito è schematizzato il mobile così come realizzato.

Tutte le dimensioni sono esterne.

Il box è stato realizzato con truciolare di 15 mm di spessore, rivestito internamente di assorbente acustico su tutte le pareti tranne quella frontale.

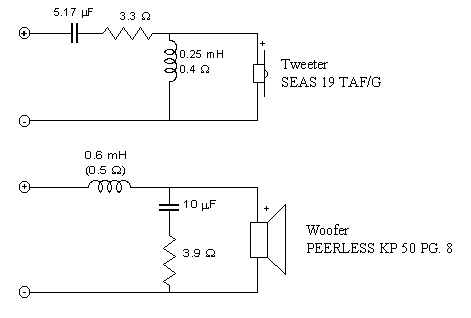

Filtro Cross Over

Rete Sistema : EM01
Filtro Passa-Basso:
L1   [mH] = .6      R1  [ohm] = .5
C2   [uF] = 10      R2  [ohm] = 3.9
Re  [ohm] = 6
Filtro Passa-Alto :
C11  [uF] = 5.17    R1  [ohm] = 3.3
L2   [mH] = .25     R2  [ohm] = .4
Re  [ohm] = 6.5

Il valore di C11 è ottenuto dal parallelo di 4,7 uF + 470 nF.

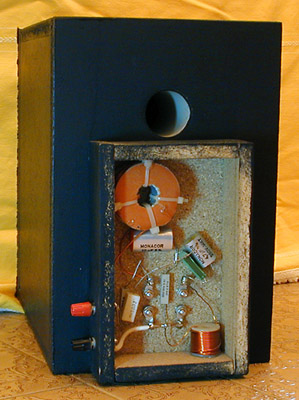

Il filtro cross-over è stato realizzato esternamente in un piccolo box costruito sulla parete di fondo. Questo ha permesso di testare agevolmente piccole modifiche.

Vista posteriore

Grafici di simulazione

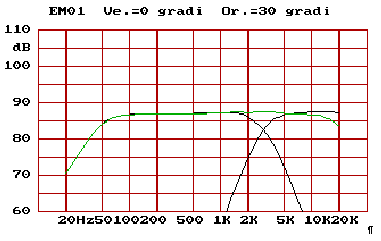

Risposta in frequenza

La risposta in frequenza è stata ottimizzata sull'asse dei 30 gradi.
Alcuni piccoli aggiustamenti sui valori dei componenti del filtro sono stati ottenuti ad orecchio.

Curva di impedenza e fase

Misure

Nel corso del 2005 ho acquistato una sistema di misura Clio e per impadronirmi dell'uso di questo strumento molto sofisticato, una delle prime cose che ho fatto è stato di misurare questi diffusori.
I risultati del set di misure effettuato è riportato in questa pagina.

Ascolto

Che dire, non sono bravo con gli aggettivi e, come si usa dire in questi casi , "ogni scarrafone è bello a mamma sua". Il suono mi piace, è molto equilibrato e con una estensione in gamma nassa notevole rispetto alle dimensioni.
Ho avuto modo di confrontarle con altri diffusori commerciali di caratteristiche e fascia di prezzo comparabili, nello specifico Wharfedale Diamond 8.1 e Polk Audio R10. Ebbene non solo a mio giudizio, ma anche di alcuni amici, le mie suonano decisamente meglio. Diciamo che per una coppia di diffusori commerciali di qualità (sonora) equivalente a mio giudizio di dovrebbero spendere almeno 250 euro, mentre all'epoca, di materiali, ho speso in tutto circa 150.000 lire.

Il progetto ed i grafici sono stati realizzati con le versioni dell'epoca (1992) di BASS e CROSS PC © AudioReview - Technimedia.
E' possibile scaricare una versione sia del software, che di preziosissime guide alla progettazione dal sito dell'autore Renato Giussani.
