Realizzazione Sistema di altoparlanti

DELTA 4R5

(ex Audiolab DELTA 4.5)


Descrizione

In queste pagine è riportata la mia realizzazione di una coppia di diffusori Delta 4R5 progettati da Renato Giussani.

Si tratta di un sistema di qualità veramente top e dall'estetica originale e bellissima. Una riedizione aggiornata sia nell'estetica che nella componentistica delle originali Audiolab Delta 4  del 1978.

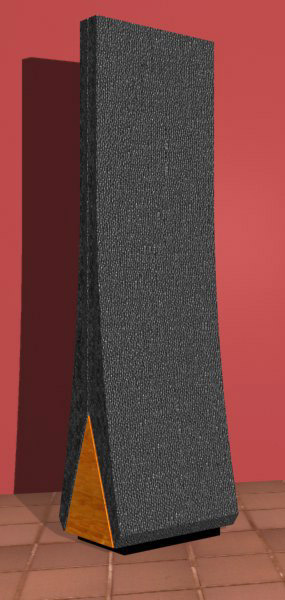

Quello di sotto è un rendering fatto in fase di progetto.


Il costo complessivo che ho sostenuto per la realizzazione è stato dell'ordine di 1100-1200 € e questo senza considerare la manodopera per la costruzione del mobile per il quale mi sono valso dell'aiuto di un mio amico. Se il sistema fosse prodotto commercialmente avrebbe un costo sicuramente superiore a 6000 €, ma anche se fosse venduto ad un prezzo doppio o triplo penso che abbia ben pochi rivali.

La costruzione, è stata effettuata in maniera il più possibile conforme al progetto originale che purtroppo non è più disponibile agli autocostruttori.

Di seguito sono riportati gli altoparlanti utilizzati nel progetto (non tutti ancora disponibili sul mercato) e le misure effettuate sui diffusori finiti.

Progetto

Altoparlanti  e caratteristiche

Il progetto prevede un sistema di altoparlanti a 4 vie. I componenti sono descritti di seguito.

Woofer

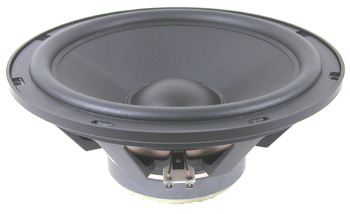

Il Woofer  è un NHT 1259 da 4 ohm prodotto da Foster.


Di sotto un estratto dei dati dichiarati.

NHT 1259 Specifications
Fs 16.5Hz
Nominal Impedance 4 ohm
Mmd 128.0 Grams
Cms 696.48 m/n
Vas 238.4 Liters
Rscc 3.52 W
Leap Krm 3.277 mW
Leap Kxm 10.063 mH
Leap Erm 0.772
Leap Exm 0.743
vcL 1.06mH @1K
Bl 9.574 Tm
Qms 2.680
Qes 0.533
Qts 0.445
Voice Coil Height 34 mm
Air Gap Height 8 mm
Xmax 13.0 mm Peak
SD 0.0491 m 3
Surround Rubber
Cone Material Polypropylene
Magnet 59 oz.
Voice Coil 50 mm
Music Power 300 Watts
Sensitivity 90 dB 2.83V/1m
Price $150.00



Mid basso (planare)

Il Mid basso è un componente planare, si tratta del Neo8 di Bohlender Graebener.




Mid alto

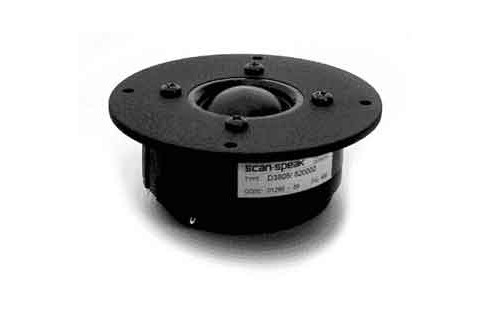

Il Mid alto è un componente Scan-Speak: D3806/820000.



Tweeter

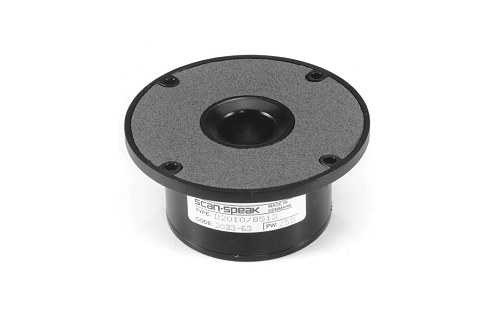

Il tweeter è un altro componente  Scan-Speak: D2010/851300.




Il Mobile

Il mobile è composto da una base prismatica contenente il woofer e da un pannellino superiore dove sono montati gli altoparlanti delle rimanenti 3 vie. Due lunghi telai interamente ricoperti di tela acustica racchiudono il mobile come due semigusci, conferendo l'aspetto finale che si può definire da monolite o da grande pannello elettrostatico.

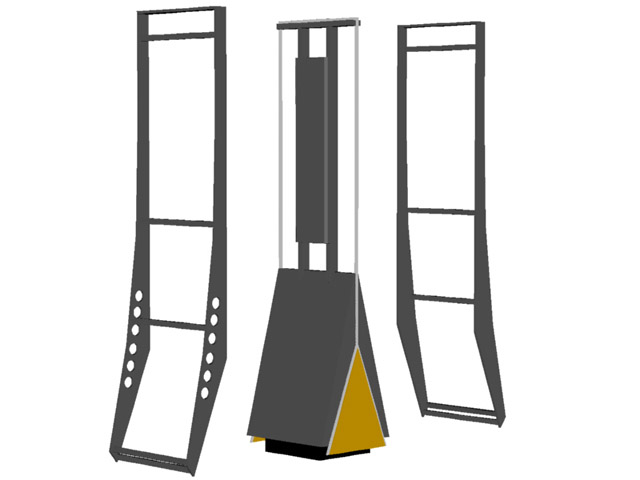

Qui sotto è riportato un esploso tratto dai disegni originali dell'arch. Massimo Massetti.
esploso


Il Risultato Finale

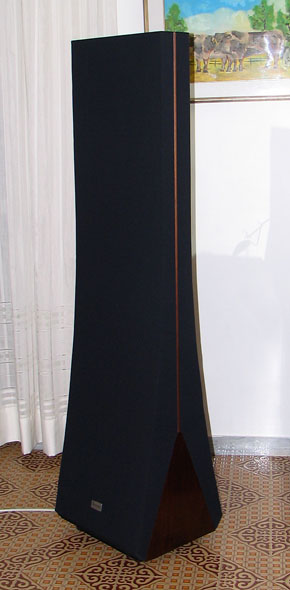

Questa è una delle due casse finita ...



Misure Acustiche

Ed ecco alcune misure effettuate in ambiente.
Il microfono era posto nella posizione di ascolto a 2.8 metri di distanza ad una altezza da terra di 110 cm.

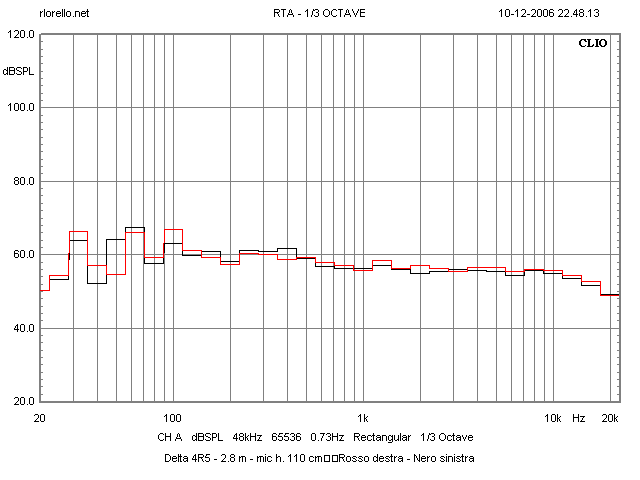

La prima misura  è la risposta al rumore rosa filtrata a terzi di ottava, una cassa alla volta.

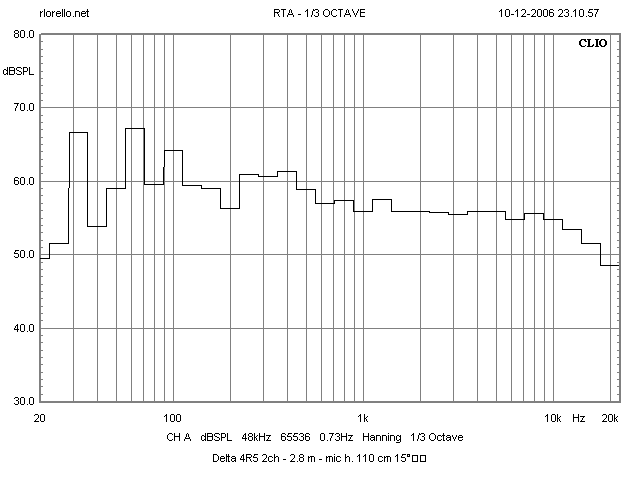

La seconda è sempre una risposta al rumore rosa ma con entrambe le casse in funzione (doppio rumore rosa).
Da notare che la scala è espansa rispetto alla precedente.

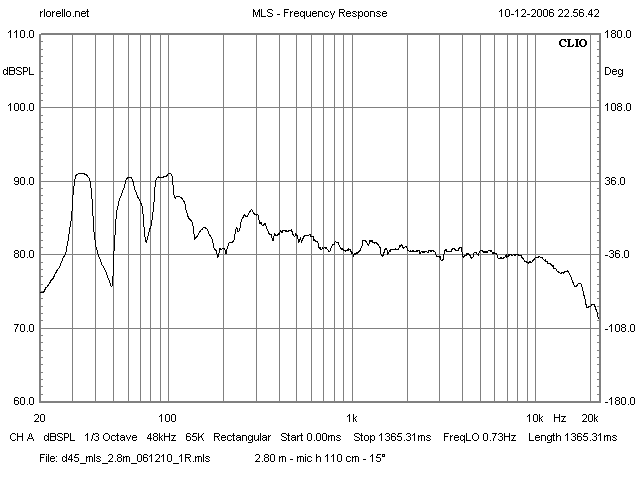

Infine la risposta MLS, solo cassa destra.
