Delta 4.5
Misure filtro cross-over
Descrizione

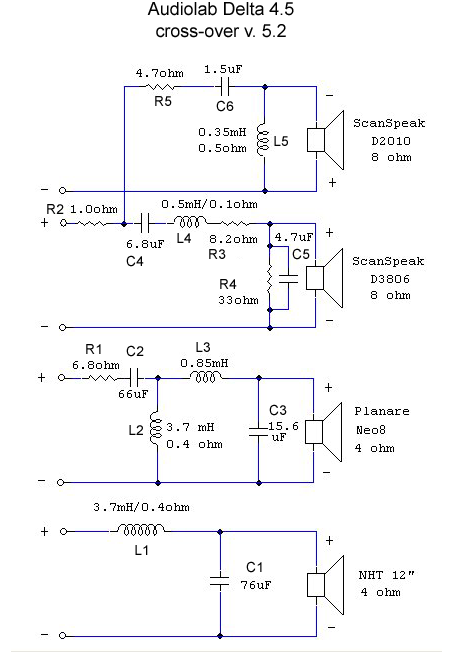

Lo schema del filtro è quello della release
definitiva 5.2 che riporto di sotto in una versione in cui per
comodità ho numerato i componenti.

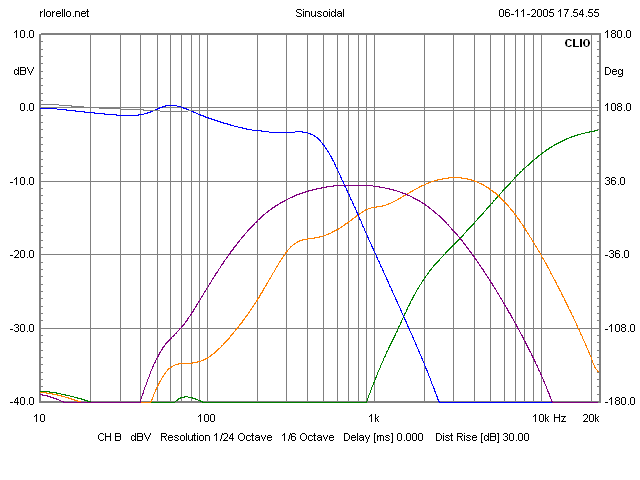

Risposta elettrica delle singole vie
In grigio la risposta ai morsetti di ingresso.
Con i vari colori il modulo della risposta ai morsetti di uscita delle varie vie collegate ai componenti reali.
Dettaglio filtro passa-basso woofer
Per scrupolo ho effettuato la misura anche con altri amplificatori. Non
sono stati rilevati scostamenti significativi dalla misura precedente
dove è stato utilizzato un NAD310.

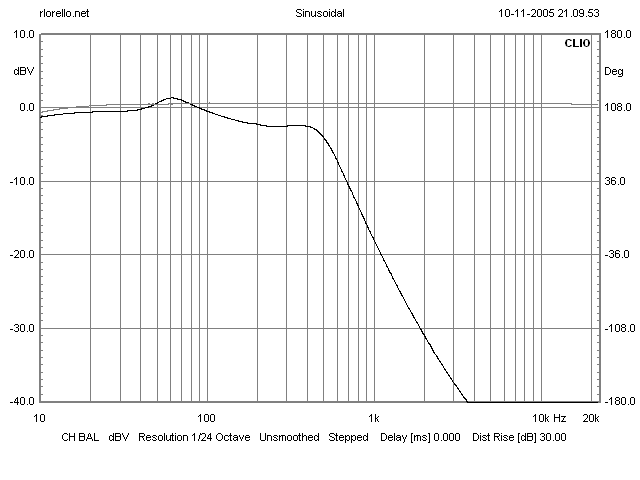

Questa è la misura effettuata con un piccolo ampli basato sul chip TDA2009.

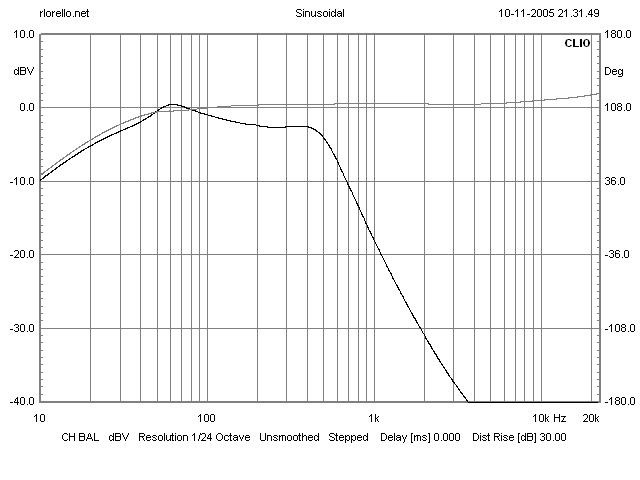

E' questa è stata efftuuata utilizzando il T-Amp, amplificatore
che presenta un sensibile calo della risposta alle frequenza più
basse.
Impedenza del sistema

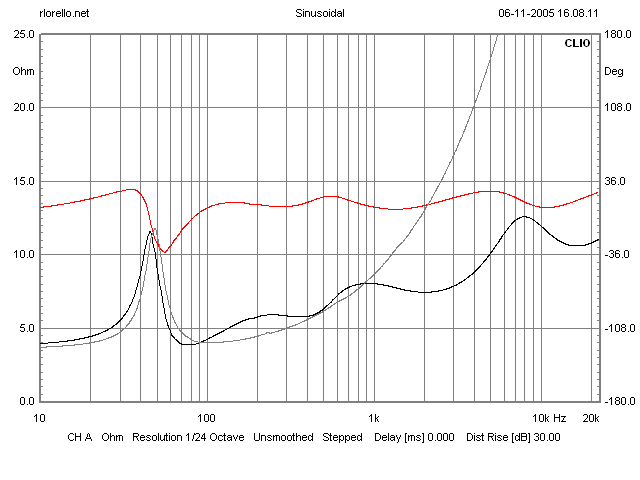

Modulo (nero) e fase (rosso) dell'impedenza filtro+altoparlanti.
Misure sui componenti
Induttori
Ho
effettuato le misure delle resitenze interne degli induttori sugli
esemplari a mia disposizione e nella tabella seguente è
schematizzato il risultato.
ID
|
Induttanza
|
Resist. Int. (ohm)
|
L1
|
3.7 mH (su nucleo)
|
0.19
|
L2
|
3.7 mH (in aria)
|
0.64
|
L3
|
0.85 mH (in aria)
|
0.51
|
L4
|
0.5 mH (in aria)
|
0.38
|
L5
|
0.35 mH (in aria)
|
0.32
|
Essendo L1 e L2 leggermente diverse rispetto al progetto originale, ho fatto delle misure per confrontarne il comportamento.

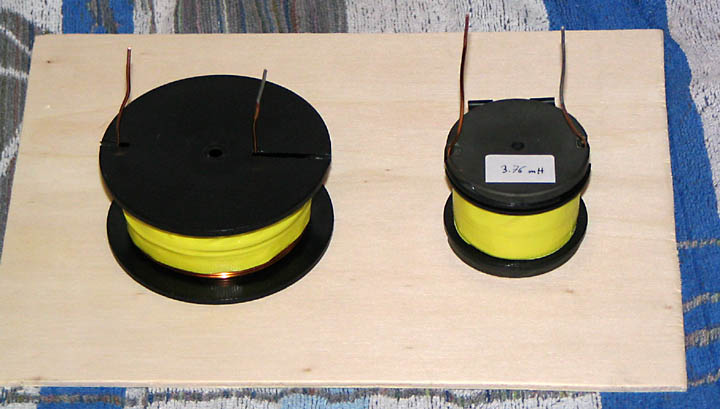

Questa è la foto delle due induttanze.
Quella a sinistra (L2) è avvolta in aria con rame da 1.4 mm di
diametro ed è ottenuta da una induttanza commerciale di 3.9 mH
alla quale sono state tolte 8 spire per riportarla al valore di
progetto di 3.7 mH. Quella a destra (L1) è avvolta su nucleo in
ferrite ed è ottenuta da una induttanza commerciale di 4.7 mH
alla quale sono
state tolte circa 16 spire per riportarla al valore di progetto di 3.7
mH (misurati 3.76).

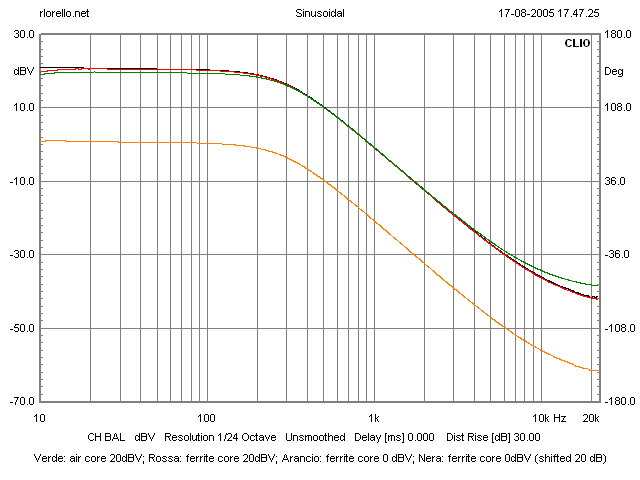

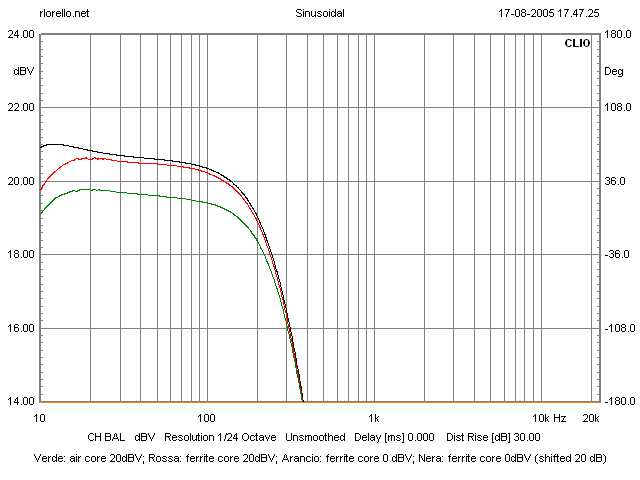

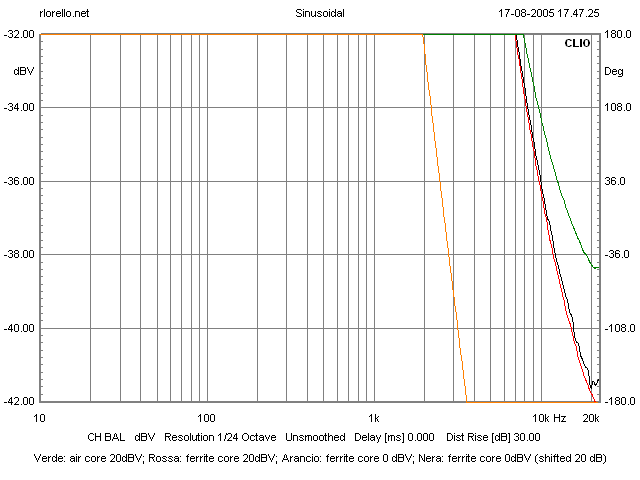

Passiamo alle misure che sono è relative ad una cella passa-basso del secondo ordine
con C = 82 uF e come carico ho utilizzato una resistenza da 3.9 ohm.
Di sotto sono riportati i risultati, purtroppo l'amplificatore che
avevo a disposizione è poco potente (20 dBV su 4 ohm sono 25 W)
e quindi si vede poco.
Seguono le misure di distorsione. Sono state effettuate ponendo
ciascuna delle due induttanze in serie alla resistenza da 3.9 ohm e
misurando la tensione ai capi della resistenza.
La misura è relativa ad un segnale sinusoidale di 220 Hz con 20 dBV di ampiezza in uscita all'amplificatore.
Questo è lo spettro ai morsetti di uscita dell'amplificatore:
Questo ai capi della resistenza di carico con in serie l'induttanza in aria:
Questo ai capi della resistenza di carico con in serie l'induttanza su nucleo di ferrite:
I valori indicati dal multimetro erano:
Amp: 20.0 dBV 0.005 % THD
Air: 15.4 dBV 0.06 % THD
Core: 15.7 dBV 0.09 % THD
Torna all'indice Delta 4.5
La maggior parte delle misure sono state realizzate con il sistema di misura Clio
