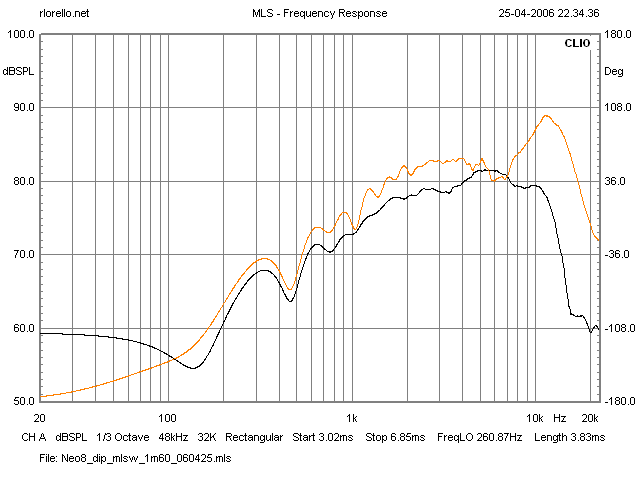

Misure in configurazione dipolare
Le 2 curve di riferiscono alla risposta in asse e a 60°.
Le misure MLS, essendo state effettuate in ambiente, sono state
finestrate temporalmente per eliminare le riflessioni sulle pareti
(modalità quasi-anecoica), questo comporta che
sono attendibili solo da circa 300 Hz in su.
Misure in cassa chiusa

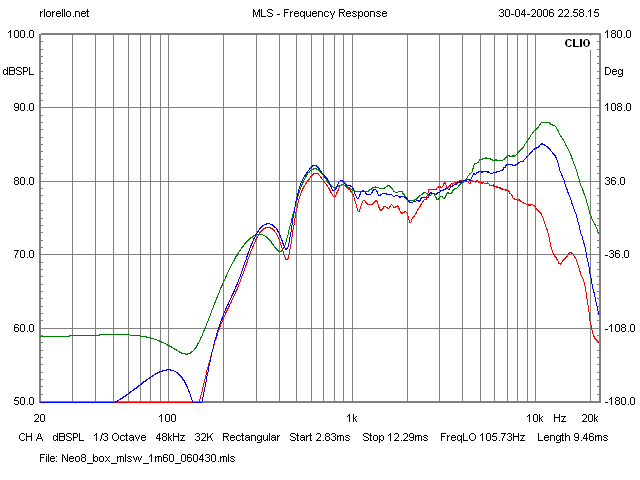

Le misure seguenti si riferiscono al planare montato nella cassa chiusa
del pannellino delle Delta 4.5 che ricordo avere un volume di 1.7 litri
e completamente riempito di lana di vetro.
Anche qui ripeto che le misure MLS sono state
finestrate temporalmente per eliminare le riflessioni sulle pareti
(modalità quasi-anecoica) e questo comporta che
sono attendibili solo da circa 300 Hz in su.

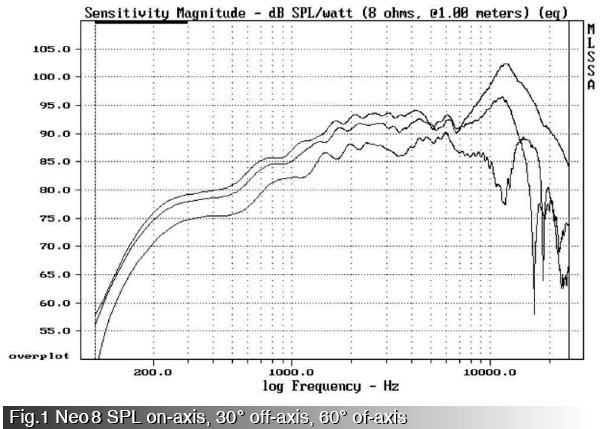

Le 3 curve di riferiscono alla risposta in asse, a 30° e a 60°, il microfono è posto ad 1 metro.
Misure in cassa chiusa orizzontale
Questo altro set di misure sono sempre riferite al planare
montato nella cassa chiusa
del pannellino delle Delta 4.5, ma collocato orizzontalmente. Sono
stato stimolato ad effettuare questo tipo di misure perchè
nel nuovo progetto
Delta 4.6
di Renato Giussani, il componente verrà usato in questa
configurazione contribuendo ad ottenere l'effetto NPS per le
mutate caratteristiche di dispersione.
Anche qui ripeto che le misure MLS sono state
finestrate temporalmente per eliminare le riflessioni sulle pareti
(modalità quasi-anecoica) e questo comporta che
sono attendibili solo da circa 300 Hz in su.
Le 3 curve di riferiscono alla risposta in asse, a 30° e a 60°, il microfono è posto ad 1 metro.

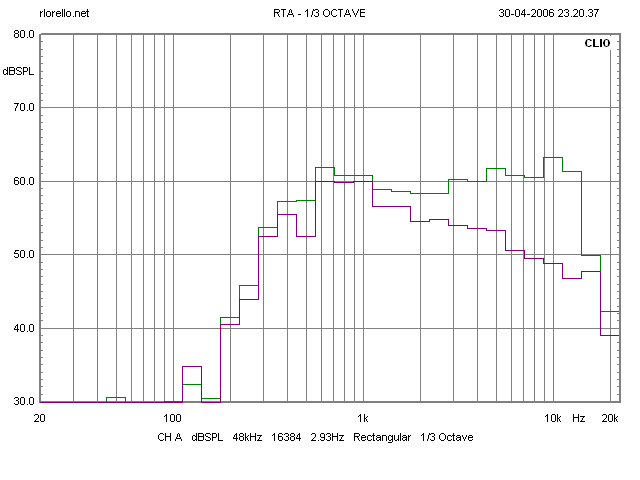

E questa è la risposta in ambiente ad 1m al rumore rosa filtrato a terzi di ottava a 0° e 60°.

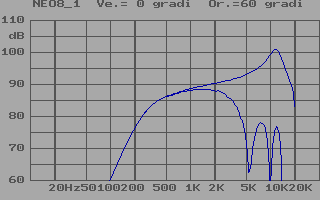

E questa invece è una simulazione fatta con CrossPC ponendo a 90mm il diametro del componente.
