Costruzione mobile
Progetto
Il disegno originale dell'Arch. Massimo Massetti è
scaricabile cliccando la figura seguente.
Di seguito alcune mie elaborazioni derivate dall'originale in cui
ci sono delle quote aggiuntive e qualche particolare non sostanziale
modificato.
Vista
del mobile principale
Il progetto originale prevede un profilato di alluminio tra i due
"semigusci" portatela.
Per problemi di reperibilità e di lavorazione io invece ho
usato un listello di legno nobilitato da 14 mm.
Unione
del mobile e dei telai porta-tela
Particolari del telaio portatela e del triangolo di legno nobilitato
sulle fiancate della base.
Esecuzione
Foto del prisma di base realizzato in truciolare da 20 mm..

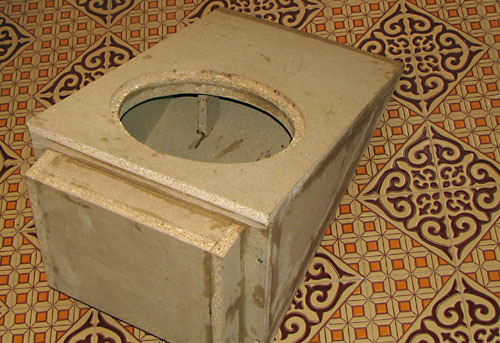

Particolare del fondo e dell'interno dove si possono notare uno dei
due rinforzi che collegano il pannello anteriore e posteriore.

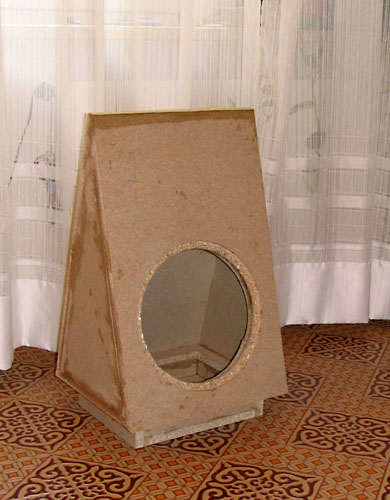

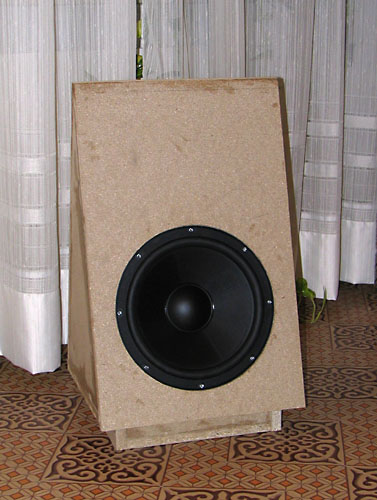

Il box con il woofer montato per le prime misure.

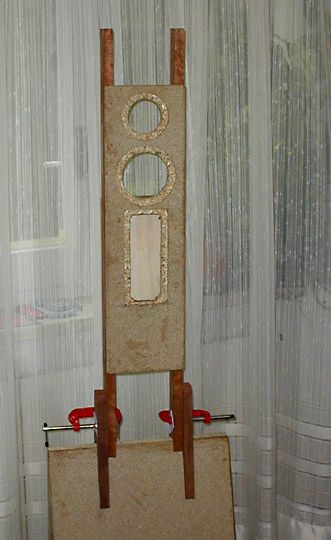

Questa invece è la foto della parte superiore del mobile,
senza altoparlanti.
Da notare le due "forcelle" usate per garantire un migliore
accoppiamento meccanico tra il prisma di base e la struttura dei
medio-alti.
I morsetti sono ovviamente provvisori, la soluzione definitiva prevede
dei perni filettati passanti che permettono di smontare la parte
superiore da quella inferiore al fine di agevolare il trasporto.

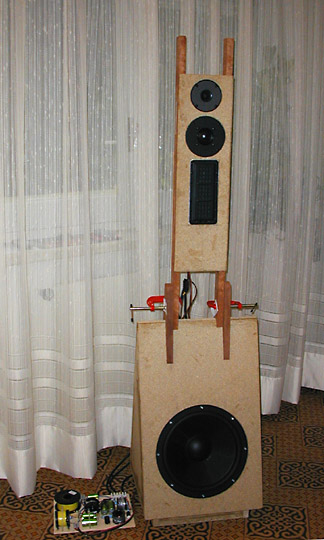

Qui invece ci sono tutti gli altoparlanti e a terra si vede il filtro
cross-over che poi verrà inserito nella base del mobile del
woofer.

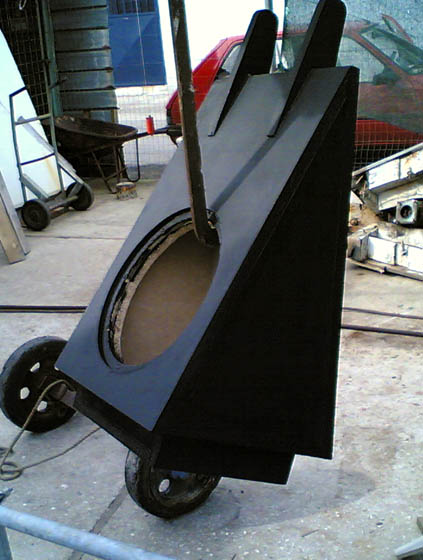

Uno dei prismi di base appena verniciato di nero:

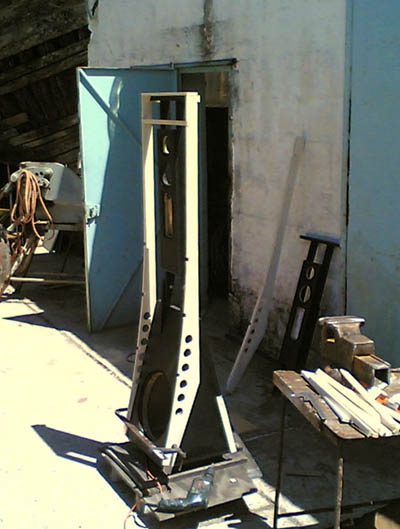

uno dei telai portatela in fase di costruzione:

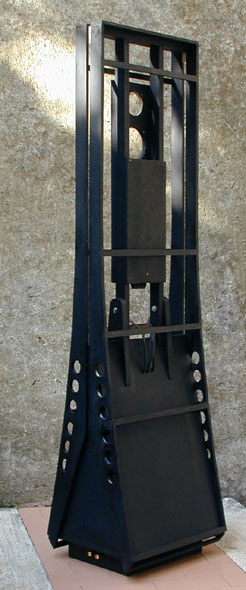

e qui i telai verniciati di nero e assemblati

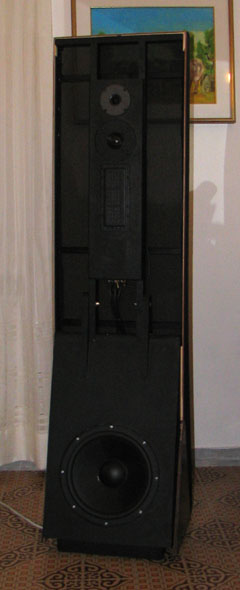

ed infine l'assemblaggio finale!
